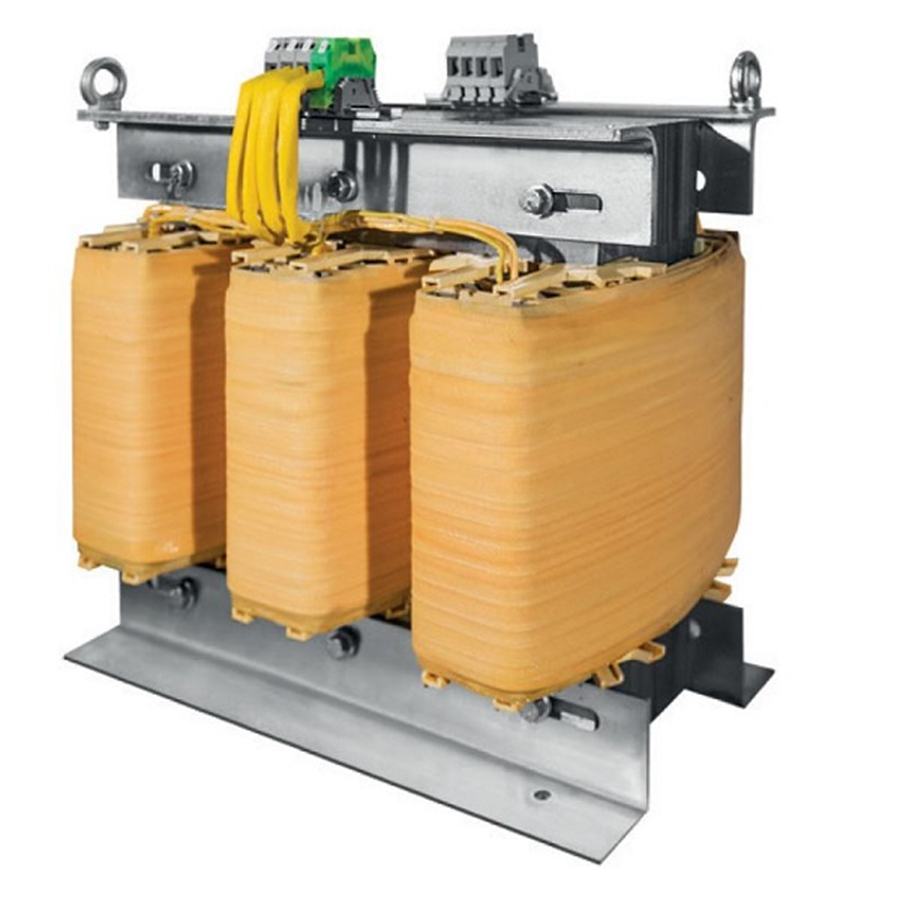

İzolasyon ve Güç Transformatörü - ETR 3P15KVA

Şebeke tesisatları ile hasas elektronik yükler arasında izolasyon sağlar. İzole edilmiş alüminyum veya bakır sargılar, yüksek verimli silisli saç nüve üzerine sarılır. ETR transformatörler, sessiz çalışma ve neme dayanıklılık sağlamak için vakum ile emdirilmiş verniklidir ve yüksek sıcaklıkta kurutulur. Güvenli ve uzun ömürlüdür.

Bakır ve Alüminyum sargılı
Yüksek verimli Silisli Saç Nüve
Vakum altında Vernikleme
Yüksek sıcaklıkta Fırında kurutma
Güçlendirilmiş izolasyon 2500V’a kadar
1kVA- 600KVA güç aralığı
3 Faz , 2 faz ve 1 Faz girişli
Galvanik izolasyon transformatörleri,
Besleme transformatörleri
Voltaj değiştirme transformatörleri
ETR Transformatörler Teknik Özellikler
Güç (kVA)15 KVA
TasarımAçık tip
Vektör GrubuStandart tip bütün vektör grupları için özel tasarım.
NüveYüksek verimli silisli saç
Sargılar Yalıtım SınıfıCamelyaf veya emaye izolasyonlu Bakır veya Alüminyum tel. F (H sınıfı opsiyonel)
Giriş
Nominal Giriş Voltajı400VAC 3Faz+Nötr+Toprak (Farklı voltajlar opsiyoneldir)
Voltaj Toleransı-%15 , +%15
Frekans50 Hz. +/-%5 (60 Hz. Opsiyonel)
Çıkış
Nominal Çıkış Voltajı400VAC 3Faz+Nötr+Toprak(Farklı voltajlar opsiyoneldir)
Kısa Devre Voltajı5% (Ortalama)
Verimlilik>90% - 98%
Opsiyonel özellikler
Kabin IP21 ile IP54 arasında siparişe özel tasarım monoblok kaynaklı kabin
Aşırı Akım KorumaGiriş ve Çıkışta Devre kesici ile koruma (Kabin Opsiyonuyla birlikte seçilebilir)
Aşırı Sıcaklık KorumaAşırı sıcaklık Termostatı ile uyarı ve koruma
Gösterge ve SinyallerVoltaj , Akım, sıcaklık parametreleri için ölçme ve ışıklı uyarı opsiyonları (Kabin Opsiyonuyla birlikte seçilebilir)
Çevre Koşulları
Çalışma sıcaklığı-10 °C ~ +40 °C
Rakım Çalışma yüksekliği1.500m
Nem90% none condensed
Koruma SınıfıIP00
