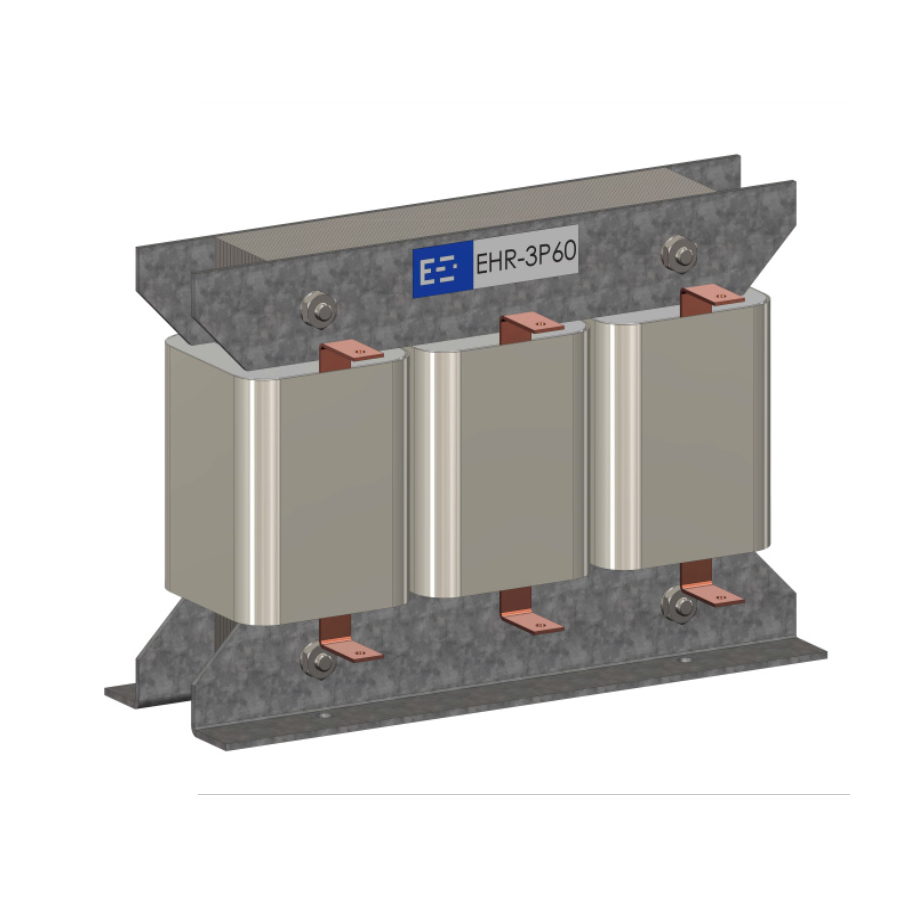

EHR-L Réacteurs de Ligne

Ce sont des réacteurs de filtrage utilisés pour réduire le courant harmoniques (THDI) dans l'installation du réseau au valeurs exigées par les normes. Utilisé dans les systèmes de compensation de puissance réactive pour limiter les surintensités qui se produisent pendant la commutation des groupes de condensateurs et pour protéger les condensateurs.

●Réacteurs de Ligne
●Bobinage en cuivre et aluminium
●Noyau de feuille à haute efficacité
●Vernissage sous vide
●Séchage au four à haute température
●Triphasé et monophasé
●Fabrication spéciale sur commande
EHR Reacteurs Caractéristiques générales
Puissance(KVAR) / Courant(A)Entre 5KVAR-600KVAR
ConceptionType ouvert
Tension nominaleTriphasé 400V (différentes valeurs de tension sont facultatives.)
Courant nominalEntre 7A-870A
La fréquence50Hz. +/-%5 (60Hz. Facultatif)
NoyauNoyau de feuille à haute efficacité
BobinagesFil de cuivre ou d'aluminium avec isolation en fibre de verre ou en émail
Classe d'isolationF (la classe H est facultative)
Classe de protectionIP00
Méthode de productionVernissage sous vide - Cuisson à haute température
Conditions environnementales
Température de fonctionnement-10 °C ~ +40 °C
Fonctionnement en Altitude et Hauteur1.500m
Humidité90% non condensé
