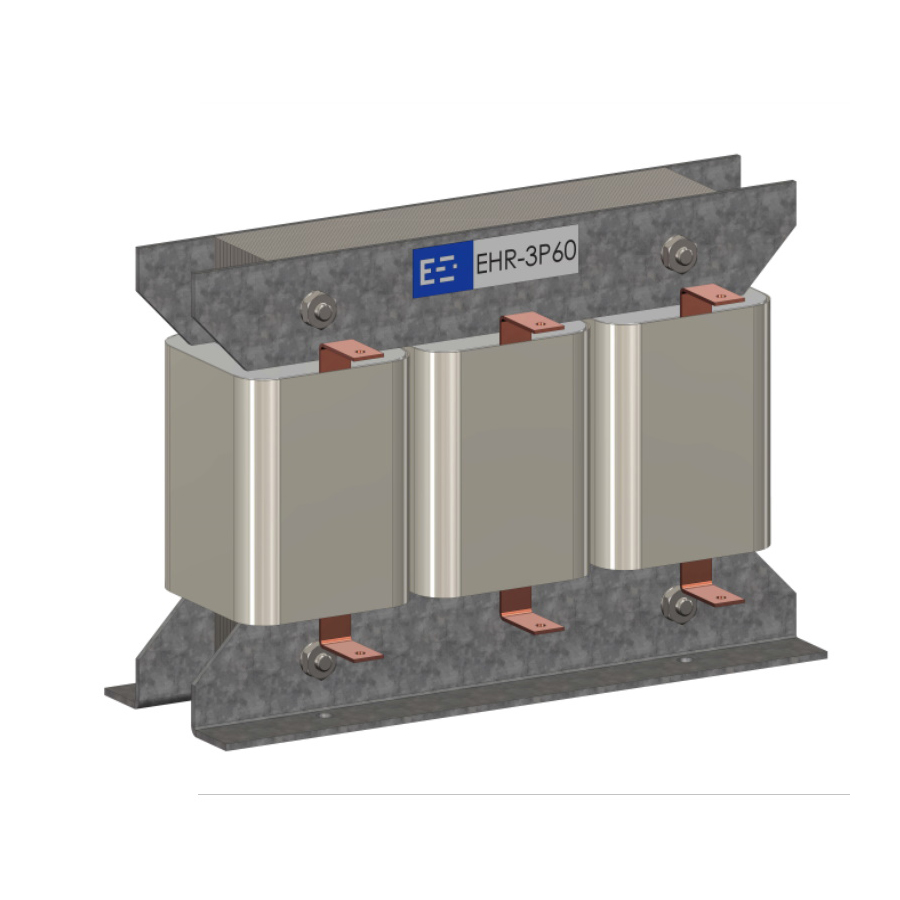

EHR-S Réactances Shunt

Ce sont des réacteurs de filtrage utilisés pour réduire le courant harmoniques (THDI) dans l'installation du réseau au valeurs exigées par les normes. Utilisé dans les systèmes de compensation de puissance réactive pour limiter les surintensités qui se produisent pendant la commutation des groupes de condensateurs et pour protéger les condensateurs.

●Réactances Shunt
●Bobinage en cuivre et aluminium
●Noyau de feuille à haute efficacité
●Vernissage sous vide
●Séchage au four à haute température
●Triphasé et monophasé
●Fabrication spéciale sur commande
EHR Reacteurs Caractéristiques générales
Puissance(KVAR) / Courant(A)1KVAR-10KVAR
ConceptionType ouvert
Tension nominaleTriphasé 400V (différentes valeurs de tension sont facultatives.)
Courant nominalEntre 1A-15A
La fréquence50Hz. +/-%5 (60Hz. Facultatif)
NoyauNoyau de feuille à haute efficacité
BobinagesFil de cuivre ou d'aluminium avec isolation en fibre de verre ou en émail
Classe d'isolationF (la classe H est facultative)
Classe de protectionIP00
Méthode de productionVernissage sous vide - Cuisson à haute température
Conditions environnementales
Température de fonctionnement-10 °C ~ +40 °C
Fonctionnement en Altitude et Hauteur1.500m
Humidité90% non condensé
OPTIONCODEDESCRIPTION
Valeur de tension d'entrée non standardxxxVEHR Réacteurs peuvent être produits à n'importe quelle valeur de tension d'entrée requise qui doit être clairement indiquée dans la confirmation de commande.
Valeur de tension de sortie non-standardxxxVEHR Réacteurs peut être produite conformément à toutes les valeurs de tension de sortie requises par la commande si la valeur est précisée clairement.
Fréquence non standardFRQEHR Réacteurs sont produits pour fonctionner avec une fréquence de réseau de 50 Hz.
Protection CB à l'entrée
et à la sortie
OCBLe MCCB en option peut être ajouté à l’entrée et à la sortie du EHR Réacteurs pour fournir une protection supplémentaire.
Boîtier spécialKEHR Réacteurs peuvent être produits à la fois en INTÉRIEUR et en EXTÉRIEUR dans des armoires spéciales ayant différentes classes de protection IPXX.
Refroidissement par ventilateur
commandé par thermostat
TFSLe refroidissement par ventilateur commandé par thermostat peut être ajouté en option aux Réacteurs EHR lors de la confirmation de commande.
Affichage et signauxGSOptions de mesure et de signalisation pour les paramètres de tension, de courant et de température (elles peuvent être sélectionnées avec l'option Cabinet)
EHR Réacteurs

Ils sont produits en 4 groupes différents comme monophasé et triphasé, selon la fin d'utilisation et aux caractéristiques de conception.
Bobinages en cuivre et en aluminium des réacteurs EHR sont enroulés sur des noyaux de tôle de haute qualité. Ils sont vernis imprégné sous vide et haute température séché pour assurer calme et étanche à l'humidité opération. Il est durable et sûr.

Réacteurs de filtre harmonique

Ce sont des réacteurs de filtrage utilisés pour réduire le courant harmoniques (THDI) dans l'installation du réseau au valeurs exigées par les normes.
Utilisé dans les systèmes de compensation de puissance réactive pour limiter les surintensités qui se produisent pendant la commutation des groupes de condensateurs et pour protéger les condensateurs.
Dans les applications de filtre harmonique passif, il protège les charges connectées contre les distorsions harmoniques et augmente l'immunité de l'installation contre interférence électrique. Il augmente le rendement et réduire les pertes dans les lignes électriques et transformateurs.

Inductances de ligne

Réduit les harmoniques à basse fréquence et la distorsions causées par celui-ci dans l'installation électrique. En limitant les courants de démarrage des machines et appareils, les protège et augmente leur
durée de vie. Ils sont produits à 3% et 5% de tension de court-circuit selon la besoins de l'établissement.



Réacteurs moteurs

Utilisé entre les variateurs de vitesse et la fréquence onduleurs et moteur. Filtre les signaux haute fréquence provenant des commandes de moteur et réduit l'appel courants. Protège les variateurs et onduleurs en bref circuits dans les enroulements du moteur. Conçu et produit conformément aux spécifications techniques et filtrage des besoins des moteurs et moteurs Conducteurs.

Réacteurs shunt

Utilisé comme charge inductive en puissance réactive systèmes de rémunération. Ils sont spécialement fabriqués aux valeurs adaptées aux besoins de l'installation.

Armoire et protection de type extérieur Optionnel

Option armoire spéciale avec classe de protection élevée jusqu'à IP54 pour des applications spéciales. Voltmètre, des options d'ampèremètre et de lampe de signalisation sont proposées avec l'armoire spéciale conçue selon les besoins. Protection par fusible et surchauffe protection pour l'entrée et la sortie.

Applications
  • Systèmes de compensation de puissance réactive,
  • Applications de filtre harmonique
  • Entreprises industrielles
  • Systèmes d'automatisation
  • Systèmes de motorisation
  • Usines sidérurgiques
